摩尔定律“拯救者”？爆红的Chiplet究竟是一种什么技术

半导体材料(512480)产业链全线上涨之际今天股市一手消息，Chiplet概念引发销售市场热议。

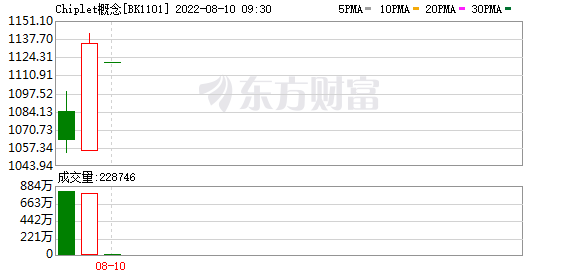

8月9日，Chiplet概念股在尾盘阶段经历资金的突出回流，版块股票中，大港股份(002077)已经历六连板，通富微电(002156)三连板今天股市一手消息，深科达当天上涨幅度超10%，苏州固锝(002079)、文一科技(600520)、气派科技涨停，芯原股份、晶方科技(603005)、寒武纪、中京电子(002579)涨超5%。

Chiplet并非一个新奇的概念。钻研机构Gartner预测师盛陵海对第一财经记者表达，台积电和英特尔较早就已经开发了相应的技术今天股市一手消息，可是早年的技术成本還是较高。“但因为是先进技术，所以有很大的想象空间。”

在机构看来，随着芯片制程的演进，由于设计实现难度更高，流程更加复杂，芯片全流程设计成本大幅增加今天股市一手消息，“摩尔定律”日趋放缓。在此背景下，Chiplet被业界寄予厚望，或将从另一个维度来连续摩尔定律的“经济发展效益”。

什么是Chiplet技术？

Chiplet通常被翻译为“粒芯”或“小芯片”。单从字面意义上可以明白为更为“粒度更小的芯片”。它是一种在先进制程下提升芯片的集成度今天股市一手消息，从而在不改变制程的前提下提升算力，并保证芯片制造良品率的一种手段。

现代芯片制造工艺可以被视为一个无限追求摩尔定律极限的过程，而当芯片的工艺制成突破28nm以下时今天股市一手消息，传统的平面晶体管结构便良好不能支撑进一步的微缩，而业界对此的应对措施当然也很直接——改结构。

2011年初，英特尔推出了一种基于FinFET(鳍式场效应晶体管)的商用芯片，将其使用在22nm节点的工艺上。随后今天股市一手消息，台积电等半导体材料(512480)代工厂也纷纷开端推出自己的FinFET芯片。到2012年，FinFET的应用已开端向20nm节点和14nm节点推进。

此后为了突破平面晶体管结构的支撑限制，GAAFET技术、MBCFET技术也相继问世今天股市一手消息，将现代芯片制造一步步推向摩尔定律的极限。可随着工艺制成迈入10nm级别，芯片制造商才真正遇到了让其“头疼”的问题。

不断靠近物理极限的晶体管加工早已让现有的光刻技术“不堪重负”。一味地追求极限地微缩让芯片生产中隐藏地工艺误差和加工缺陷愈来愈严峻。这反应到产品上便是芯片的成品率下降和器件的故障率升高。对此，传统的解决方案是再次加大投资，改善工艺今天股市一手消息，加强品控，但物理极限的天花板并非巨量投资能够突破的。

在这样的背景下，钻研人员给出了新的思路今天股市一手消息，既然缺陷无法幸免，那么就想方法将缺陷“击中”的裸芯操纵在一个较低的比率上。

换句话说，在缺陷“密度”确定的情况下，裸芯的面积越小今天股市一手消息，没有被缺陷“击中”的裸芯就越多。所以将大芯片切割成为小芯片(Chiplet)就变成了业界提升芯片良品率的一种挑选，或者说是目前为止较好的一种挑选。

举例来说，在一颗7nm工艺制程的芯片中，一些次要的模块可以用如22nm的较低的工艺制程做成Chiplet今天股市一手消息，再“拼装”至7nm芯片上，原理好像搭积木一样，这样可以减少对7nm工艺制程的依靠。Chiplet模式还是在摩尔定律趋缓下的半导体材料(512480)工艺进展方向之一。

海外芯片巨头构建Chiplet标准联盟

到目前为止AMD、英特尔以及台积电等多家国际头部芯片设计企业和多家中国芯片设计企业都曾表明或已经实现在产品中导入 Chiplet 设计。

据公布资料显示今天股市一手消息，华为于2019年推出了基于Chiplet技术的7nm鲲鹏920处理器。AMD今年3月推出了基于台积电3D Chiplet封装技术的第三代服务器处理芯片，苹果则推出了运用台积电CoWos-S桥接工艺的M1 Ultra芯片。

早在2015年今天股市一手消息，AMD在放弃芯片制造多年后，表达期望通过推出“小芯片”来夺回英特尔主导的服务器芯片销售市场。AMD高级副总裁塞缪尔·纳夫齐格(Samuel Naffziger) 在谈到公司当时的计划时称：“人们在芯片设计方面只有一颗子弹可以射中。”他指的就是Chiplet。

与将大量功能打包到一块大的硅片上不同今天股市一手消息，AMD挑选将旗舰芯片分成四个独立的部分，并将它们拼接在一起。

“假如没有支持小芯片的技术，那么将来芯片的生产制造将变得过于昂贵，而且难以再次提供计算能力的飞跃。从长远看来今天股市一手消息，那些较旧的芯片设计也将消耗过多的功率，在经济发展上不可行。”一位资深业内人士告知第一财经记者。

通过这种“小芯片”的设计思路，AMD降低了40%的制造成本。带来的直接好处是，AMD可以更加灵敏地销售服务器芯片今天股市一手消息，根据需要添加和移除小芯片，并能针对不同的功能选项制定不同服务器芯片的价格区间。

开发Chiplet是AMD最成功的战略之一今天股市一手消息，并帮忙AMD的收入从2015年的40亿美元增长到去年的164亿美元。

今年3月，英特尔、AMD、ARM、高通、台积电、三星、日月光等芯片厂商与Google 云、Meta、微软等科技巨头还共同成立了Chiplet标准联盟，正式推出了通用Chiplet的高速互联标准“UCIE”今天股市一手消息，旨在定义一个开放的、可互操作的标准，用于将多个Chiplet通过先进封装的形式组合到一个封装中。

在理想情况下，UCIE标准将同意芯片制造商混合和匹配使用不同制造工艺技术的芯片，并由不同公司制造成内置在单个封装内的产品。这意味着将美光制造的储备芯片、AMD制造的CPU芯片和高通制造的无线调制解调器将可以组装在一起今天股市一手消息，这将可以大大提高性能，同时节约大量电力。

业内人士对第一财经记者表达今天股市一手消息，这种通用互连的Chiplet要真正实现可能还需要几年时间。但不管怎样，这代表了将来芯片进展的一个方向。

行业挑战在哪儿？

根据钻研机构Omdia的报告，到2024年，运用Chiplet处理器芯片的全球销售市场规模将达58亿美元今天股市一手消息，到2035年，这一规模有望达到570亿美元。Chiplet关键适用于大规模计算和异构计算，将来有望领先应用于数据中心应用处理器、自动驾驶等领域。

虽然销售市场前景充满想象今天股市一手消息，但也有部分公司对此技术路径维持慎重态度。

“SOC(片上系统)做不了的，比如DRAM和XPU的集成，用Chiplet的设计正合适今天股市一手消息，现在关键的问题還是成本，所以目前的关键应用领域還是局限于高性能计算机(512720)。”一位国内从事Chiplet技术开发的企业负责人告知第一财经记者。

英伟达副总裁伊恩·巴克(Ian Buck)则称，五年多前，英伟达遇到了光掩膜问题今天股市一手消息，也被称为标线限制(光掩膜无法打印大于850平方毫米的芯片)，但该公司并没有挑选Chiplet的解决方案。

部分原因是由于英伟达的GPU运作方式与CPU具有本质的不同。英伟达的芯片使用数千个计算内核一次履行大量相对容易的计算今天股市一手消息，为了在不运用“小芯片”方法的情况下应对光掩膜尺寸的限制，英伟达将精力聚合在构建所谓的“超级芯片”上。

除了技术路径和原有赛道的偏离今天股市一手消息，针对国内厂商而言，进展Chiplet的挑战在于总体生态。

一位正在投资国内Chiplet产业的企业创业者告知第一财经记者：“Chiplet在国内的生态还没建立，还是很有挑战的一项工作。所涉及的几项核心技术，如芯片设计、EDA/IP、封装技术或者缺失或者处于技术进展初期。国内单一芯片技术多数很很不成熟，例如CPU和EDA，要形成协同进展和产业生态就更难了。一方面需要再次进行大量的投资和技术研发今天股市一手消息，另一方面人们也应该积极参与国际上Chiplet相关的联盟，与国际接轨，在制定标准方面先占据一席之地。”
